Elektroinstalace v bytě: rozvaděč, jističe, revize

Elektroinstalace v bytě je jedna z mála věcí, u kterých se opravdu nevyplatí šetřit na materiálu ani na kvalitě práce. Popisujeme, co obsahuje rozvaděč, jak probíhá výměna elektroinstalace krok za krokem a kdy je povinná revize.

Co budete potřebovat

Na výměnu nebo rekonstrukci elektroinstalace v bytě potřebujete v první řadě projekt nebo alespoň jednoduché schéma domovní elektroinstalace, které navrhne rozmístění zásuvek, vypínačů a okruhů. Bez projektu se snadno stane, že jednotlivé okruhy budou špatně vyvážené nebo v místnosti bude málo zásuvek.

Materiál

Základní materiál tvoří kabeláž (obvykle typ CYKY v odpovídajícím průřezu), krabice pod zásuvky a vypínače, samotné zásuvky a vypínače a rozvaděč s jističi a proudovými chrániči. Počet jističů a chráničů se odvíjí od počtu okruhů — samostatný okruh mívá kuchyně, koupelna, trouba nebo varná deska a případně vířivka, kde je nutný i speciální proudový chránič k vířivce. U rodinných domů se stejným způsobem řeší i samostatný okruh pro technické vybavení, například kalové nebo ponorné čerpadlo ve studni nebo jímce, kde je vzhledem ke kontaktu s vodou nutný i vlastní proudový chránič.

Nářadí

Elektrikář potřebuje drážkovací frézu nebo kladivo na sekání drážek do zdiva, vrtačku, sadu šroubováků a zkoušeček, multimetr na měření a revizní přístroj na závěrečnou kontrolu instalace. U rozsáhlejších rekonstrukcí se hodí i stavební vysavač na odsávání prachu z vysekaných drážek přímo během práce, což výrazně zrychlí následný úklid bytu po dokončení sekání.

Příprava

Před zahájením prací je potřeba zajistit odpojení elektřiny v celém bytě a domluvit s distributorem případné přerušení dodávky na dobu výměny hlavního jističe. U bytu v panelovém domě je vhodné informovat i sousedy, protože sekání drážek je hlučná činnost.

Připravte si i představu o rozmístění nábytku a spotřebičů, aby zásuvky vycházely na správná místa — přemístit zásuvku po dokončení omítek je vždy dražší než ji navrhnout správně hned na začátku. Stejný princip platí i u rodinných domů s vlastními zdroji vody, kde je vhodné naplánovat elektroinstalaci současně s rozvody k technologiím jako vrtaná studna nebo domovní čistírna odpadních vod, aby se kabeláž nemusela dodatečně dotahovat přes hotové podlahy a nové omítky, což je vždy dražší i pracnější než společný projekt od začátku.

Postup krok za krokem

Krok 1

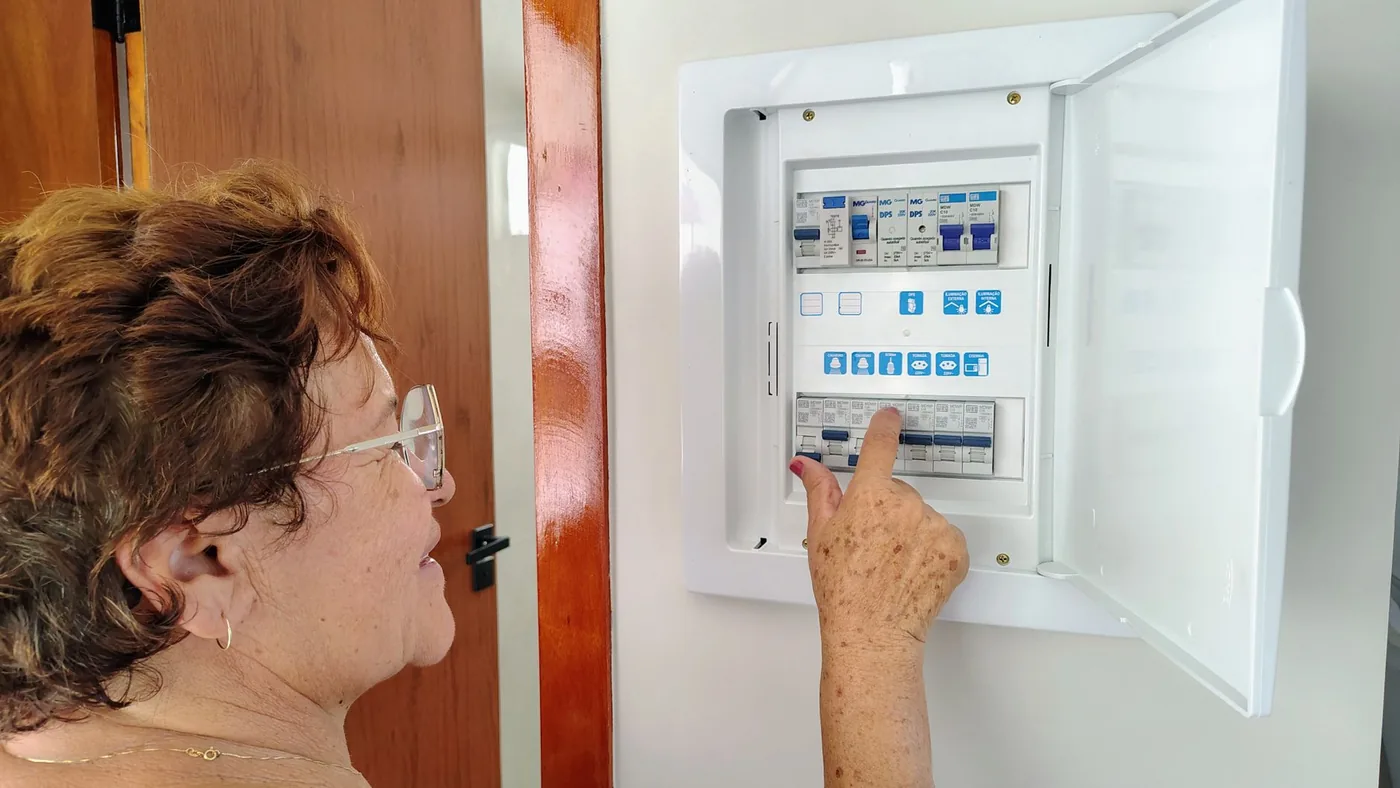

Elektrikář vysekává drážky ve zdivu podle schématu a instaluje krabice pod budoucí zásuvky a vypínače. Souběžně se řeší umístění rozvaděče, ať už rozvaděč pod omítku, který je zapuštěný a méně viditelný, nebo rozvaděč na omítku, který se snáz montuje i doplňuje.

Krok 2

Následuje tažení kabeláže od rozvaděče ke všem zásuvkám, vypínačům a světelným bodům. Kabely se vedou v drážkách nebo v případě rekonstrukce bez sekání i v lištách — elektroinstalace v lištách je rychlejší a levnější řešení, vhodné hlavně pro dodatečné úpravy bez bourání.

Krok 3

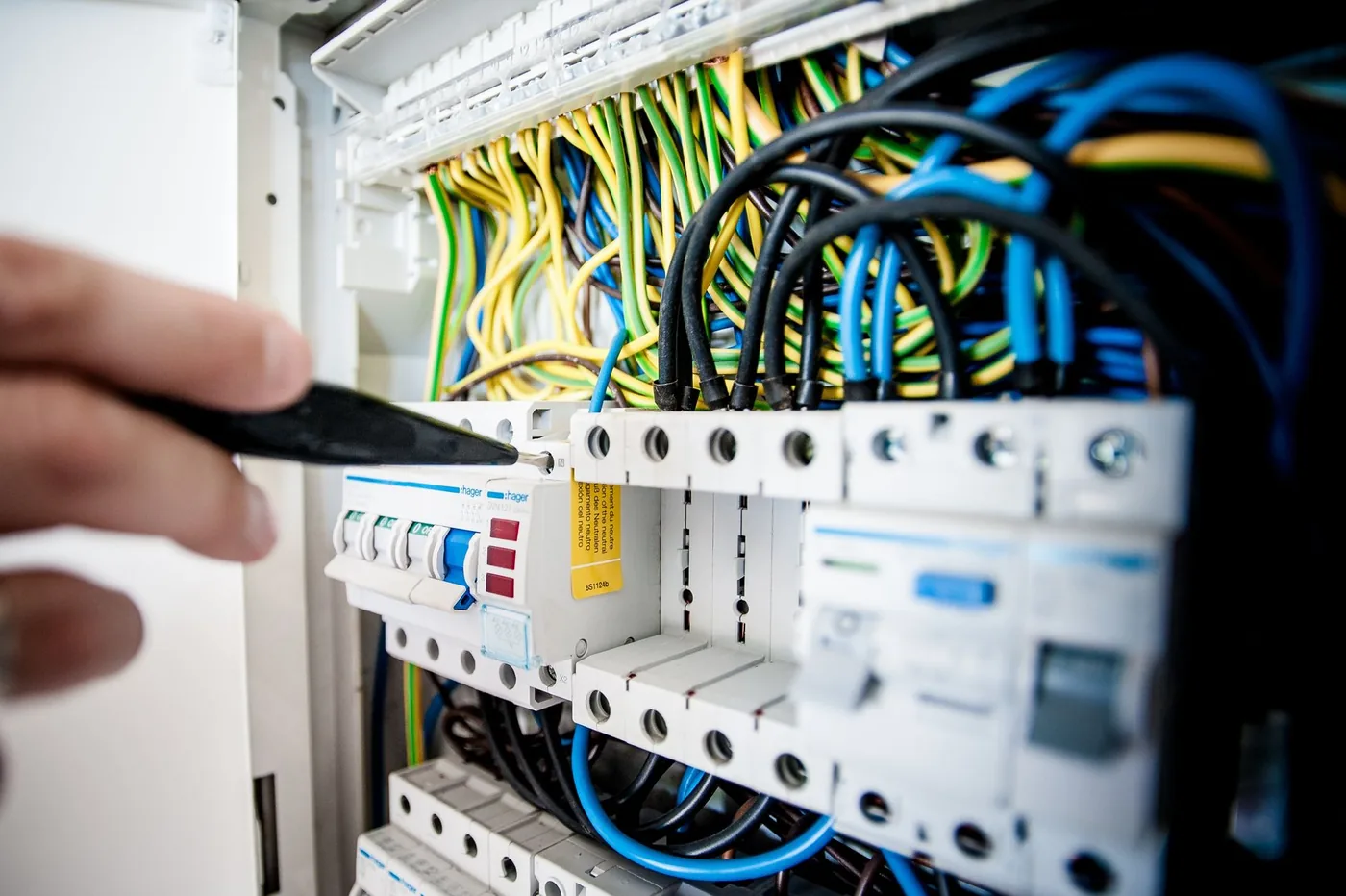

Po zapojení všech okruhů do rozvaděče (typicky rozvaděč pod omítku 36 modulů pro byt 3+1 stačí s rezervou) proběhne zapojení jističů a proudových chráničů podle jednotlivých okruhů a následně výchozí revize, bez které se elektroinstalace nesmí uvést do provozu.

Časté chyby a jak se jim vyhnout

Nejčastější chybou je poddimenzování počtu okruhů nebo zásuvek, kdy se v kuchyni s velkým počtem spotřebičů zapojí vše na jeden okruh a jistič pak vypadává. Řešením je navrhnout samostatné okruhy pro trvale zapojené spotřebiče (lednice, trouba, myčka) už v projektu.

Časté je i podcenění počtu zásuvek v jednotlivých místnostech — s přibývajícím počtem elektroniky a nabíječek je lepší počítat s větší rezervou, než kolik se na první pohled zdá nutné, dodatečné přidání zásuvky do hotové zdi je vždy dražší a náročnější na zásah do omítek.

Druhou chybou je absence proudového chrániče v koupelně a kuchyni, kde hrozí kontakt s vodou. Proudový chránič je zde bezpečnostní prvek, který okamžitě odpojí okruh při úniku proudu, a jeho vynechání je vážné bezpečnostní riziko. Elektroinstalace v bytě úzce souvisí i s dalšími rozvody v domě, přehled najdete v článku o zásuvkách a vypínačích.

Kdy je lepší zavolat odborníka

Zapojení rozvaděče, tažení nových okruhů a jakýkoliv zásah do domovní elektroinstalace by měl vždy provádět elektrikář s odpovídající kvalifikací, laik se vystavuje riziku úrazu i požáru. Svépomocí lze zvládnout jen drobnosti jako výměna zásuvky nebo vypínače za stejný typ na stávající kabeláž, a i to jen po vypnutí jističe a s ověřením beznapěťového stavu.

Odborníka je nutné přizvat i na výchozí revizi po dokončení instalace a na pravidelné revize elektroinstalace, jejichž lhůtu obvykle stanovuje pojišťovna nebo platné normy podle typu prostoru. U rodinných domů se stejným elektrikářem často řeší i zapojení technologií v technické místnosti, jako je septik, jímka nebo domovní čistírna, jejichž čerpadla a řídicí jednotky potřebují vlastní jištěný okruh a odpovídající proudový chránič kvůli trvalému kontaktu s vodou.

Kolik to stojí svépomocí a kolik s firmou

Kompletní výměna elektroinstalace v bytě 3+1 s novým rozvaděčem, vysekáním drážek a zednickým zapravením vyjde na 60 000 až 150 000 Kč podle rozsahu, počtu zásuvek a stavu původních rozvodů. Jednodušší dílčí úprava, například přidání pár zásuvek nebo výměna rozvaděče bez tažení nových kabelů, stojí 10 000 až 30 000 Kč.

Samostatná výchozí nebo pravidelná revize elektroinstalace v bytě stojí typicky 1 500 až 4 000 Kč podle velikosti bytu a počtu okruhů, u rodinného domu s víc technologiemi a rozvaděčem s vyšším počtem modulů bývá revize dražší, obvykle 3 000 až 6 000 Kč. Svépomocná výměna zásuvek a vypínačů na stávající kabeláž vyjde jen na cenu materiálu, tedy stovky korun za kus, ale u větších zásahů se bez elektrikářské kvalifikace a revize neobejdete.

Chytrá domácnost a rezerva do budoucna

Pokud plánujete v bytě v budoucnu chytré ovládání osvětlení nebo topení, vyplatí se to zohlednit už v projektu, i kdyby se realizovalo až později. Do rozvaděče se dá rovnou navrhnout rezerva modulů a k vybraným bodům natáhnout nulový vodič, který chytré spínače často potřebují. Dodatečné doplnění o pár let později znamená znovu sekat do hotových omítek, zatímco rezerva v projektu stojí v době rekonstrukce jen pár set korun navíc za materiál.

Časté otázky

jak na elektroinstalaci

Elektroinstalaci v bytě začněte projektem nebo schématem rozmístění zásuvek, vypínačů a okruhů, poté následuje sekání drážek, tažení kabeláže, zapojení rozvaděče a nakonec výchozí revize. Zásahy do elektroinstalace svěřte kvalifikovanému elektrikáři.

kolik stojí elektroinstalace rodinném domě

Kompletní elektroinstalace v novostavbě rodinného domu o ploše 120 m² vyjde typicky na 100 000 až 250 000 Kč včetně rozvaděče, kabeláže a montáže zásuvek a vypínačů, cena roste s počtem okruhů a chytrých prvků.

jak řešit stropní svítidlo když chybí stropní elektroinstalace

Pokud v místě svítidla chybí kabeláž ve stropě, řešením je buď dodatečné vysekání drážky a natažení kabelu k nejbližšímu zdroji, nebo instalace svítidla napájeného z boční zásuvky přes lištu vedenou po stěně a stropě, případně bezdrátové LED řešení s baterií.

jak řešit pokles napětí elektroinstalace 12v při startu

Pokles napětí u 12V okruhů, typicky v karavanu nebo na chalupě s vlastním zdrojem, bývá způsoben poddimenzovaným průřezem kabelu, slabou baterií nebo špatným kontaktem ve svorkách. Řešením je použít silnější kabel odpovídající vzdálenosti a proudu a zkontrolovat všechny spoje.

jak často se dělá revize elektroinstalace v bytě

Lhůta revize se liší podle typu prostoru a stanovuje ji platná norma nebo podmínky pojišťovny, u běžného bytu se revize provádí zpravidla jednou za pět let, u pronajímaných prostor může být lhůta kratší. Přesnou lhůtu si vždy ověřte u revizního technika nebo pojišťovny.

co je proudový chránič a kde musí být

Proudový chránič okamžitě odpojí okruh při úniku proudu, například při poškození izolace nebo kontaktu s vodou. Povinně se instaluje na okruhy v koupelně, kuchyni, u venkovních zásuvek a u spotřebičů jako vířivka, kde hrozí kontakt elektřiny s vodou.
